功能特點
- 隔爆型火焰模擬器
- 不銹鋼材質
- 4~20mA標準模擬信號輸出
- 專為各種紅紫外火焰探測器測試而設計
- 小巧輕便
- 電池充電型
技術參數
| 發射光譜 | 紅外：2.7～11μm 紫外：180～300nm | 適用距離 | ≤50cm |
| 濕度范圍 | 0～95﹪RH（無凝露） | 發射角度 | ≤30° |
| 溫度范圍 | -10℃～+55℃ | 工作電壓 | 22V |
| 壓力范圍 | 86KPa～106 KPa | 電池類型 | 鋰（Li） |
| 殼體材質 | 316L | 電池容量 | 4000mAh |
| 整機重量 | 1.8Kg | 發射功率 | ＜15mW |
| 外形尺寸 | 77mm×100mm×210mm | 防護等級 | 達到IP66 |
| 防爆標志 | Ex db IIC T6 Gb，Ex tb IIIC T80℃ Db | ||
產品尺寸
功能操作
電池及電量顯示

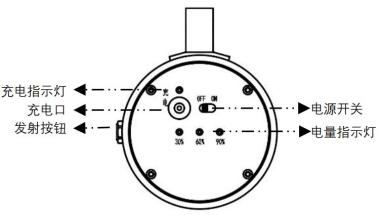

火焰模擬器內安裝有一節22V/4000mAh 的鋰離子充電電池，打開電源開關，面板上電量指示燈會顯示出當前電池電量（如圖 1 所示），當電池電量小 于等于30%時應給電池及時充電。充電器插入充電口，充電指示燈發亮表示電池正在充電，充電時間應大于3h。
光譜發射
光譜發射前先打開后蓋，將電源開關選擇到位置再擰緊后蓋方可帶入防爆區，啟動時按下發射按鈕，此時將火焰模擬上的激光準直器對準被測的火焰探測器接收窗口。10秒內探測器應發出報警信號，如果探測器沒有報警請縮短火焰模擬器與火焰探測器之間的距離。
執行標準
GB3836.1-2021 《爆炸性環境 第 1 部分： 設備 通用要求》、
GB3836.2-2021 《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》、
GB12476.1-2013《可燃性粉塵環境用電氣設備 第 1 部分: 通用要求》、
GB12476.5-2013 《可燃性粉塵環境用電氣設備 第 5 部分: 外殼保護型 “tD”》的要求設計制造。
GB3836.2-2021 《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》、
GB12476.1-2013《可燃性粉塵環境用電氣設備 第 1 部分: 通用要求》、
GB12476.5-2013 《可燃性粉塵環境用電氣設備 第 5 部分: 外殼保護型 “tD”》的要求設計制造。
