地下城市管道綜合走廊。即在城市地下建造一個隧道空間，將電力、通訊，燃?xì)狻⒐?、給排水等各種工程管線集于一體，設有帶門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。

綜合管廊按不超過200米設置一個防火分區，防火分區之間用防火墻隔開，墻上設有甲級防火安全門。管線穿越防火墻時設置穿墻套管，專業管道實施前套管內填充防火材料。

綜合管廊主溝每個防火分區的中部設置1~2組投料口，依據管廊內管線種類不同，投料口長度為6米至8米，以便于各種規格管線的安裝、維修、更換。

在每個防火分區的兩側端及管廊部分位置設置檢查孔，檢查孔設爬梯供人員進入，檢查孔內徑為100cm。檢查孔蓋設置內外開啟的專用鎖。

建議每兩個防火分區設置一座IO設備站，IO站大小為4米×2.5米。為方便人員進出，于IO站頂部設置人員進出孔，與綜合管廊溝體通過防火門連接。

新版《城市綜合管廊工程技術規范》明確天燃?xì)夤芫€可納入綜合管廊，并對天然氣管線在管廊中布置作了技術規定。根據上面的設計依據，對地下管廊的可燃?xì)怏w探測系統進行如下設計：

天然氣管道艙每隔200米進行防火分隔。每個防火分區設置14個甲烷可燃?xì)怏w探測器，每15米設置一個，同時一個防水分區內設置4個隔爆聲光警報器，這部分為可燃?xì)怏w報警系統。

同時環境系統可設置5個H2S硫化氫探測器和5個O2氧氣探測器，每50米設置一個，用于分段檢測硫化氫濃度。

地下管廊的甲烷可燃?xì)怏w探測器建議采用抗中毒催化燃燒傳感器或激光傳感器，不建議采用紅外傳感器，紅外傳感器易受潮濕影響。

天然氣管道艙按照GB50058有關爆炸性氣體環境2區防爆規定，可燃?xì)怏w探測器的防爆等級要求為Exd IIC T6，防護等級為IP65。

可燃?xì)怏w探測器應接入可燃?xì)怏w控制器，可以自動和現場手動聯動啟動通風設備,可燃?xì)怏w控制器可單獨防火分區設置，也可二個防火分區設置一套，還可以把控制器放在每二公里的管廊變電房內，負責10個防火分區的可燃?xì)怏w探測器。

可燃?xì)怏w控制器如果直接安裝在天然氣艙內，要求控制器放置在隔爆箱內，滿足Exd IIC 的隔爆要求。也可安裝在二個分區間設置的IO設備間。

各個防火分區氣體控制器可以通過光纖網絡連接到控制中心的消防圖形顯示裝置上面，也可送到附近的火災報警控制器里面，和火災報警控制器一起送到消防圖形顯示中心。消防圖形顯示裝置通過通訊口可以把數據送到綜合管理平臺上，完成總體監控顯示。

每個分區風機的啟動線還要送到控制中心，在控制中心還可遠程啟動風機。

目前標準要求綜合倉和電力倉一般監視3種氣體，可燃?xì)猓淄椋⒘蚧瘹?、氧氣，一氧化碳有些管廊還有設計。綜合管廊里面探測器主要設置在通風口或出入口，也有按照50米一組進行設置，綜合倉氣體探測器接入RTU或PLC，有使用分線4-20mA模式，也有使用RS-485 MODBUS方式。

燃?xì)夤芾壤锩娴目扇細怏w探測器按照每15米間隔進行設計。氣體探測器通過總線接入可燃?xì)怏w探測器，可燃?xì)怏w控制器通過環形光纖網絡送信號到集中的消防圖形顯示中心。

選用TRAX20/TRAX30可燃?xì)怏w探測器（抗中毒催化傳感器）或TRAX20LS激光可燃?xì)怏w探測器用于地下管廊的可燃?xì)怏w探測，選用TRAX30E有毒氣體探測器作為硫化氫和氧氣探測。

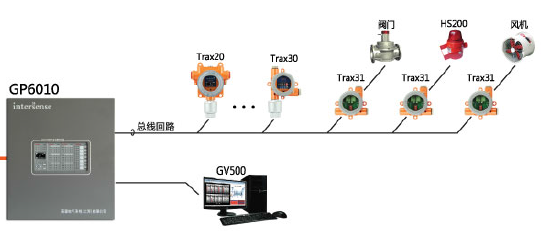

選用GP6010總線型可燃?xì)怏w控制器作為每個或每二個防火分區的可燃?xì)怏w控制器，該控制器可以安裝在隔爆機箱內，放置在管廊內部，也可放置在管廊二個防火分區中間的IO設備站內?？扇?xì)怏w控制器通過四根總線，可以連接本防火分區內的14個可燃?xì)怏w探測器。防火分區內的布線簡單，安裝方便。

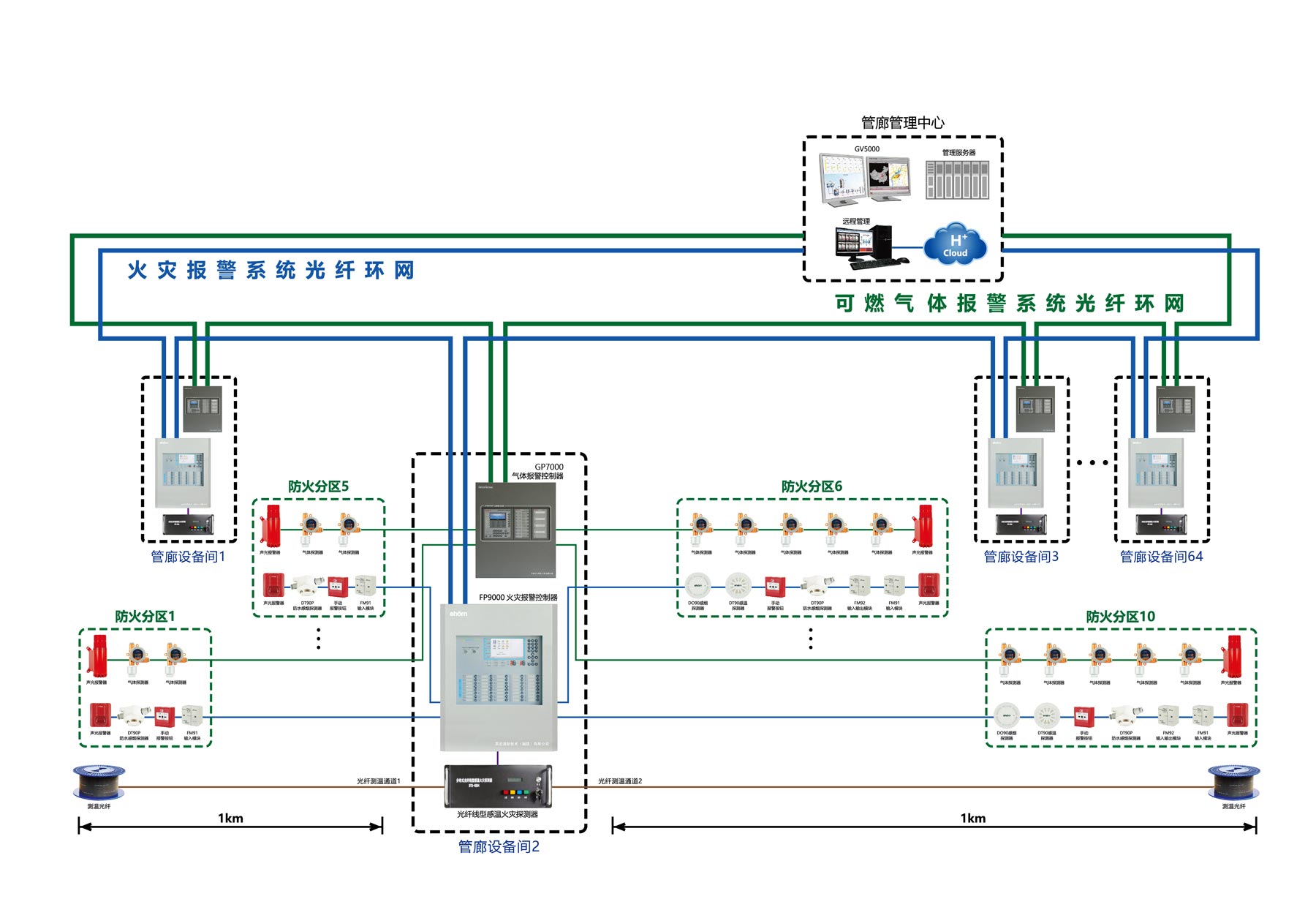

每個或每二個防火分區的GP6010可燃?xì)怏w控制器可以通過雙環光纖網絡，連接到監控中心的可燃?xì)怏w圖形顯示裝置上，在上面可以顯示每個氣體探測器的工作狀態和濃度值，并有濃度曲線和氣體濃度的實時記錄。

當天然氣管道艙天然氣濃度超過報警濃度設定限值時， GP6010可燃?xì)怏w控制器可以啟動天然氣艙事故段分區及其相鄰分區的事故通風設備。不同防火分區的GP6010控制器聯動數據可以共享編程。

每個防火分區設置4個HS200隔爆聲光警報器，通過GP6010氣體控制器進行控制。

監控中心的圖形顯示裝置可以送出數據到集中管理平臺，進行綜合顯示。

GP6010可燃?xì)怏w控制器通信網絡采用高速光纖環網技術，為可燃?xì)怏w的獨立光纖環網，GP6010氣體控制器連接防火分區的氣體探測器，本地控制、數據交換、遠程聯網于一體，實現管廊內氣體探測器設備的區域和集中監控。

高傳輸速率：充分利用光纖通信技術帶來的高帶寬，實現了100Mbit/s的高傳輸速率。可以實時傳送可燃?xì)怏w的濃度到監控中心的圖形顯示裝置。

遠距離：由于光纖傳輸損耗很低，延長了通信距離，環網長度可達五十公里以上，網絡覆蓋范圍可以滿足要求。

高可靠性：采用有容錯能力的環拓?fù)浣Y(jié)構，再加上使用信號衰減小，抗干擾能力強的光纖傳輸媒體以及相應的控制設備，其網絡可靠性大為提高。網絡系統可以在故障的環境下重構，保證其安全運轉。

《火災自動報警系統設計規范》GB50116
《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》GB50493
《城鎮燃?xì)庠O(shè)計規范》GB50028
《爆炸危險環境電力裝置設計規范》GB50058
《電子信息系統機房設計規范》GB50174
《建筑物電子信息系統防雷技術規范》GB50343
《火災自動報警系統施工及驗收規范》GB 50166
《自動化儀表工程施工及質量驗收規范》 GB 50093
《密閉空間作業職業危害防護規范》GBZ/T205
《城市綜合管廊工程技術規范》
《城市綜合管廊監控和報警系統技術規范》報批稿
