功能特點
- 不隔爆型火焰模擬器
- 鋁合金材質
- 4~20mA標準模擬信號輸出
- 專為各種紅紫外火焰探測器測試而設計
- 小巧輕便
- 電池充電型
技術參數
| 發射光譜 | 紅外：2.7～11μm 紫外：180～300nm | 使用距離 | 紅外：≤50cm 紫外：≤300cm |
| 濕度范圍 | 0～95﹪RH（無凝露） | 發射角度 | ≤30° |
| 溫度范圍 | -10℃～+55℃ | 充電電壓 | DC24V |
| 壓力范圍 | 86KPa～106 KPa | 工作時間 | ≤3h（連續發射狀態） |
| 殼體材質 | 鑄鋁 | 電池容量 | 4000mAh |
| 整機重量 | 1.2Kg | 功 耗 | ＜30W |
| 外形尺寸 | 190mm×70mm×105mm | 防護等級 | 達到IP65 |
功能操作
1電池及電量顯示

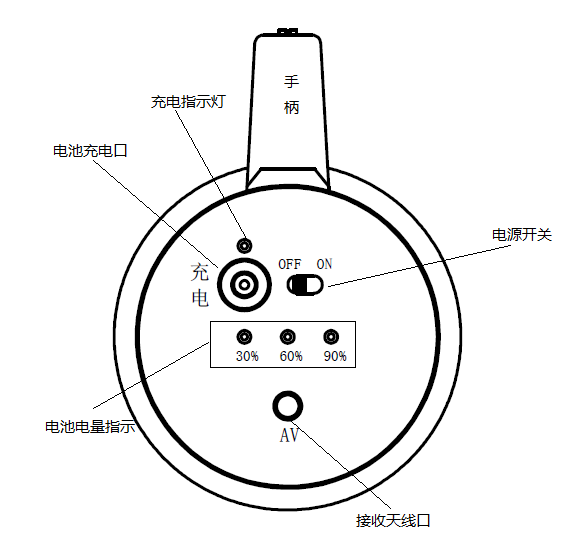

火焰模擬器內安裝有一節24V/3000mAh的鋰離子充電電池，打開電源開關，前面板上電量指示燈會顯示出當前電池電量（如圖1所示），當電池電量小于等于30%時應給電池及時充電。充電器插入充電口，充電指示燈發亮表示電池正在充電，充電時間應大于3h。
圖1
2光譜發射

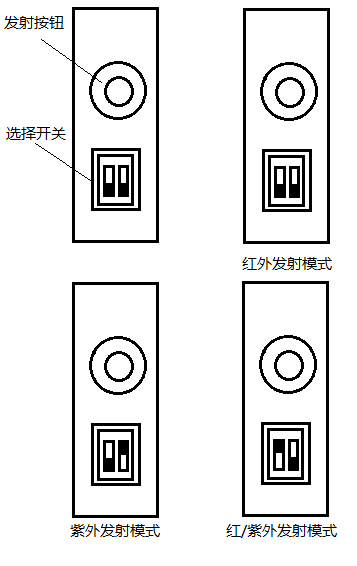

光譜發射前請先選擇所要發射的光譜模式，選擇開關在模擬器的手柄上（如圖2所示）,選擇好后打開電源開關，按下發射按鈕，此時請將火焰模擬上的激光準直器對準被測的火焰探測器接收窗口。10秒內探測器應發出報警信號，如果探測器沒有報警請縮短火焰模擬器與火焰探測器之間的距離。
圖2
3 加長桿及遙控
當火焰探測器在高處,火焰模擬器無法達到發射距離時可使用加長桿將模擬器舉起，使用加長桿前先選擇光譜模式，打開電源開關并將接收天線安裝在模擬器的接收天線口。代模擬器舉到有效發射距離時按下遙控器上的“C”鍵，此時請將火焰模擬上的激光準直器對準被測的火焰探測器接收窗口，火焰探測器報警后按下遙控器上的“D”鍵，模擬器停止發射。
